Kant: AA I, MEDITATIONUM QUARUNDAM DE IGNE ... , Seite 374





Zeile:



Text (Kant):



Abbildung (Kant)

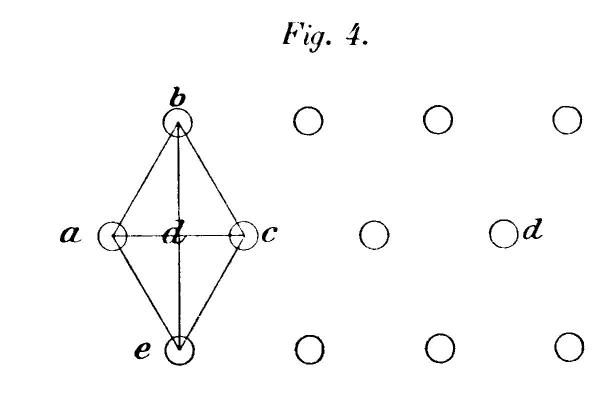

  01 elemento b puncto d , ita ut Kreise, verteilt auf 3 Zeilen, mittlere Zeile nach links versetzt; 1. Kreis in 1. Zeile, 1. und 2. Kreis in 2. Zeile, 1. Kreis in 3. Zeile durch Geraden zu Parallelogramm verbunden; Ecken des Parallelogramms durch Geraden verbunden; Eckpunkte mit a,b,c,e gekennzeichnet, Mittelpunkt mit d; letzter Kreis in mittlerer Zeile mit d gekennzeichnet
  02 cum duobus a et c angulum priori fig. 4
  03 maiorem includat. Manente autem hoc
  04 pacto illibata materiae elasticae intermistae
  05 densitate (propter proprie non
  06 auctum corporis extensi volumen), attractiones
  07 s., si mavis, cohaesiones particularum
  08 a et c hoc vinculo haud erunt
  09 imminutae. Verum attractio particulae b ,

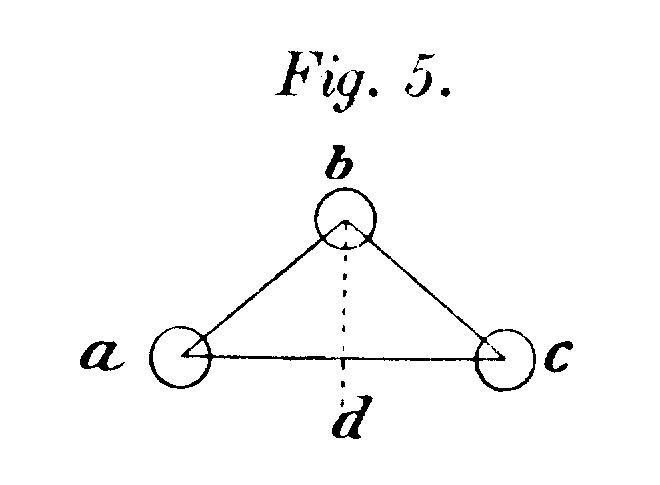

  10 quatenus iungit elementa a et c , facta extensione s. diductione Gleichschenkliges Dreieck mit jeweils 1. Kreis an jedem Eckpunkt; Eckpunkte a,b,c verzeichnet; Grundlinie mit d
  11 particularum a et c , fit proportionalis lineae ad
  12 fig. 5, cum antea propter minorem angulum b fig. 4 minor
  13 fuerit; adeoque vis, qua particulae extensione aliqua facta
  14 a diruptione retinentur, crescit et quidem in directa
  15 ratione lineae ad hoc est, secundum quantitatem extensionis.

  16
PROP. V


  17 Lex, secundum quam elastra comperta sunt comprimi in spatia
  18 viribus proportionalia, optime cum allegata nostra hypothesi conspirat.

  19 Quae in corporibus duris compressiones vulgo vocantur, dilatationis verius
  20 s. extensionis nomine nuncupandae sunt; quippe materias duras multo minus,
  21 quam aquam, in artiora spatia vi comprimente adigi posse, per se liquet. Sit

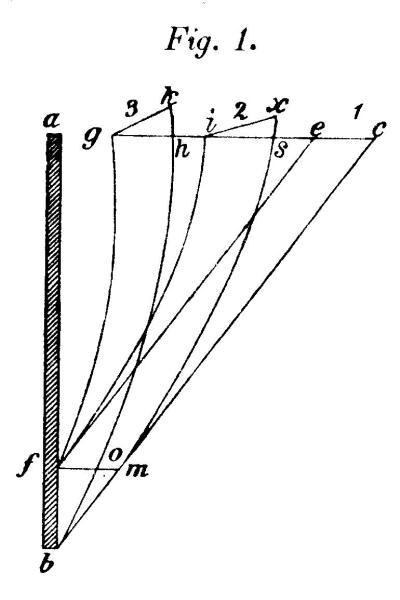

  22 itaque elastrum fecb (fig. 1), muro ab in fb firmiter Schraffiertes Rechteck; Anfang mit a Ende mit b gekennzeichnet; Anfang und letzten fuenftel befinden sich Geraden die senkrecht zum Rechteck stehen, die mit f und g gekennzeichnet; ausgehend von Punkt b und f des Rechteckes gehen insgesamt 6 Linien ab, die von den Geraden die senkrecht auf dem Rechteck stehen geschnitten werden; zwei von 6 Linien sind Geraden mit e und c gekennzeichnet; die anderen 4 progressiv ansteigende Linien, deren Enden mit einer Geraden verbunden sind, die mit der Zahl 3 und 2 gekennzeichnet sind; progressive Linien mit g,h,i,s gekennzeichnet; obere Ecken der beiden Verbindungsgeraden mit k und kappa gekennzeichnet
  23 insertum, prematur versus murum ita, ut sit
  24 situs ipsius ixfb: primo contendo, marginem
  25 elastri externum bc hac ratione aliquantulum extendi
  26 et maiorem in hoc statu desiderare vim apprimentem,
  27 quo magis extenditur; deinde vires, quibus
  28 elastrum per spatium aliquod retinaculo ab
  29 admovetur, ex principiis nostris fore ut haec spatia,
  30 quamdiu pressiones sunt mediocres.

  31 Si itaque elastrum vi quadam premente sit in
  32 situm 2 redactum et per spatium cs muro propius
  33 admotum, sectio ec mutabitur in situm ix . Ducatur
  34 per crassitiem linea is sectioni ec parallela, erit
  35 if= so= cm et xo parte xs margine cm longior extensione facta; porro si
  36 apprimere pergas, usque dum in situm 3, gkfb redactum sit elastrum, ducta
  37 gh itidem ec parallela, quantitas extensionis kh erit quantitate xs maior; hinc
  38 ex supra demonstratis patet, quomodo hoc pacto situs 3 maiorem, quam situs 2,
  39 vim apprimentem desideret.
